Microchip presenterar nästa generation familjer av SmartHubs – USB58xx och USB59xx. Kretsarna är de första för USB 3.1 Gen1 med sju portar som är tillgängliga på marknaden idag. Kretsfamiljerna erbjuder tillverkare flera direktgränssnitt till USB Type-C anslutningar för att möjliggöra 5 Gbps USB-datahastighet i en enda integrerad krets.

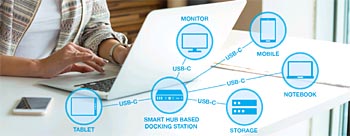

USB58x- och USB59xx-familjerna är avsedda för till exempel  monitorer, dockningsstationer, digitalteveapparater, digitalboxar och datorutrustning. Sådana tillämpningar har nytta av det utökade antalet externa portar för USB 3.1 Gen1 som är tillgängliga för dataanslutningar inom en enda, monolitisk krets.

En hubb-krets som stöder sju portar undviker de kraft- och kostnadsproblem som följer av att två kretsar med fyra portar används för att ge tillräcklig mängd portar för slutkundernas tillämpningar. En enda krets resulterar i en enklare konstruktion, kostnadsbesparingar och mindre komponentstorlek. Microchips egenutvecklade SmartHub-teknik kan dessutom minska materialkostnaden (BOM) genom att möjliggöra I/O-bryggning och FlexConnect som utökar USB-hubbens funktionalitet utan tillägg av ytterligare komponenter.

Komponenten möjliggör flera direktanslutningar för USB Type-C via integrerade 2:1 multiplexerare som stöder den vändbara anslutningsfunktionen hos USB Type-C-kopplingen. Kretsarna kan dessutom utökas bortom sju portar med ”PortSplitting”, som gör att inbyggda tillämpningar endast tillåts att använda det gränssnitt som behövs för deras interna USB-anslutning.

Samtliga kretsar har också inbyggt Billboard-stöd som meddelar användaren när icke-anpassad utrustning kopplas till en USB-baserad kraftmatningstillämpning. USB58xx- och USB59xx-familjerna stöds dessutom av Microchips USBCheck, en kostnadsfri teknisk tjänst för granskning av scheman och layoutkonstruktioner.

Produktfamiljerna stöder en rad lösningar baserade på tillämpningskraven för gränssnitt för USB Type-C. USB59xx-familjen stöder uppströms direktgränssnitt för USB Type-C, medan USB58xx ger stöd för äldre gränssnitt av annat slag än för USB Type-C. Båda familjerna stöder äldre batteriladdning inkluderande BC1.2, Apple-utrustning och många av de icke-standardutrustningar som idag är tillgängliga på marknaden.

USB58xx- och USB59xx-familjerna finns nu för utprovning och volymtillverkning. USB58xx-familjen består av fyra kretsar medan USB59xx-familjen har tre kretsar. Båda familjerna kommer i industri- och fordonsklassade QFN-kapslar med 100 ben.
