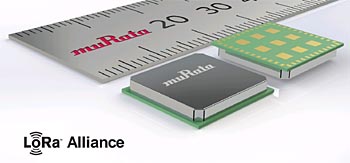

Från Murata kommer en ny, ytterst kompakt modul som följer LoRaWAN-specifikationen för smalbandig, trådlös konnektivitet. Modulen levereras i en 12,5 x 11,6 x 1,76 mm stor metallskärmad LGA-kapsel.

LoRa-modulen CMWX1ZZABZ-078 är en fristående, kompakt lågeffektslösning som stöder LoRaWAN-protokollet för trådlös kommunikation. Konstruerad för att vara en helt fristående lösning är modulen lämplig för användning i ett stort antal olika applikationer som intelligenta gas- och vattenmätare, kroppsnära produkter, spårning av boskap och andra tillgångar, M2M-kommunikation och sensorbaserade ändnoder i IoT-nätverk. Modulen har också förcertifierade godkännanden för användning inom ISM-spektrumen på 868 och 915 MHz. Det gör att den direkt passar för användning i de flesta geografiska regioner, så tillverkaren slipper att ta fram separata lösningar för olika regioner i världen.

I modulen ingår RF-transceivern SX1276 från Semtech, tillsammans med STMicroelectronics lågeffekts MCU-krets STM32L, som är baserad på Cortex M0+. MCU:n har 192 kbyte flash och 20 kbyte RAM, vilket är tillräckligt mycket minne för att inrymma kundapplikationer och olika modulationsprotokollstackar. En integrerad TCXO-kristalloscillator har robusta termiska egenskaper med låg drift och utgör därför en noggrann klockkälla för RF-transceivern.

Vidare innehåller modulen UART-, SPI- och I2C-gränssnitt, en integrerad A/D-omvandlare samt upp till 16 GPIO-gränssnitt, vilket ger stor flexibilitet för anslutning av sensorer, switchar och status-LED:ar. Modulen kan operera med en inspänning från 2,2 till 3,6 VDC och har ett arbetstemperaturområde från -40 till +85 °C. Detta gör den lämplig för LoRaWAN-nätverk där sensornoder måste placeras ut i avlägsna och oförutsägbara miljöer.

Inriktad på nyckelkraven för IoT, däribland dubbelriktad kommunikation, mobilitet och lokaliseringstjänster, är LoRaWAN en specifikation för lågeffekts WAN (wide-area networks) som anpassats för lågeffekts trådlösa enheter i regionala, nationella och globala nätverk. Med sömlös interoperabilitet mellan olika intelligenta enheter eller ”ting” i nätverket ger LoRaWAN möjligheter till smalbandig kommunikation med låga datahastigheter på 0,3 till 50 kbit/s, samtidigt som batterilivslängden hos de anslutna enheterna och den totala nätverkskapaciteten maximeras.

Provexemplar av modulen finns på förfrågan tillgängliga från Avnet Abacus. Kvantiteter för massproduktion kommer att finnas för beställning under nästa kvartal.
