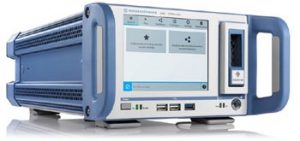

Det nya instrumentet IQW från Rohde & Schwarz spelar med hög samplingshastighet in I/Q-data med 512 MHz bandbredd. De bredbandigt modulerade radiosignalerna kan sedan spelas upp i labb för att simulera verkliga förhållanden.

Lösningen består av en signal- och spektrumanalysator, R&S FSW, den nya R&S IQW och en vektor-signalgenerator R&S SMW200A. Den kan exempelvis användas för att genomföra realistiska tester av radiosignaler, olika radiotestscenarier inom fordonssektorn och tester där man utnyttjar GNSS-signaler.

För att signalerna skall bli så realistiska som möjligt samplar R&S IQW med 640 samplingar/s med 16 bit upplösning för såväl I- som Q-signal. Informationen lagras i ett avtagbart SSD-minne med 6,4 Tbyte minnesrymd.

Signalerna fångas in med signal- och spektrumanalysatorn FSW, som finns med olika frekvensområden, upp till 90 GHz.

För återgivning av signalerna används den vektormodulerade signalgeneratorn R&S SMW200A som återbildar de inspelade signalerna. Denna generator medger mängder av konfigureringar och kan lägga till signaler för standardiserade mobiltelefonsystem, WLAN och GNSS för att generera mera komplexa scenarier av signaler. Det möjliggör repeterbara mätningar under kontrollerade förutsättningar i labbet eller i en EMC-mäthall, något som ofta efterfrågas då tester skall genomföras enligt olika standarder.

Den bredbandiga I/Q-datainspelaren styrs vanligen via LAN genom att använda ett webbaserat användargränssnitt. Inspelaren kan också manövreras lokalt via dess 5,5 tums pekskärm och med mus och tangentbord anslutna.
