Prototypkort för kapacitiv avkänning
Cypress har tagit fram ett labbkort för att utarbeta prototyper för kapacitiv avkänning.

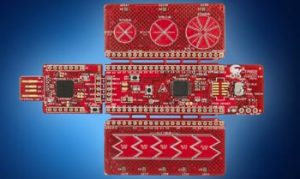

CY8KIT-145-40XXP SoC 4000S är beteckningen på prototypsatsen som nu lagerförs av Moser.
Labbkortet är avsett för att utveckla lösningar kring Cypress fjärde generations lågeffekts kapacitiva avkänning med hjälp av kretsen PSoC 4000S. Tack vare att korten kan kopplas från varandra kan man separera programmet ombord och debuggern från målsystemets kort och använda det separat.
PSoC 4000S är Cypress första PSoC 4 med en ARM-kärna av typen Cortex MO+. Kretsen innehåller lågeffekts CapSense-lösning med upp till 32 kbyte flash, 4 kbyte SRAM, sex programmerbara analoga block, sju programmerbara digitala block, 32 generella I/O-portar (GPIO) och 16 smarta I/O.
De kapacitiva sensorlösningarna skall kunna användas i störande miljöer och i närvaro av vätskor.
Med utvecklingssatsen är det möjligt att utvärdera och använda två kapacitiva kort där den ena innehåller tre kapacitiva ”knappar” och den andra har fem-segments kapacitiva reglage.
