Polymer aluminumkondensator i B-format

Posted on mars 7th, 2017 by Gunnar Lilliesköld

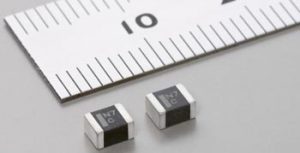

Murata har utvecklat en polymer aluminiumkondensator (”polymer aluminum capacitor”, PAC) som ryms i det vanliga B-höljet (EIA 1411). Det uppges vara världens första i sitt slag.

03pac


Det lilla B-formatet är främst avsett att användas i mobila enheter som laptops, små TV-apparater och AV-utrustning.
I takt med att elektronikapparater blir mindre, tunnare och snabbare ökar behovet av mindre kondensatorer för glättning av in- och utspänningar. Hittills har tantalelektrolyter varit det huvudsakliga valet om man kräver B-storlek. Nu kommer ett alternativ i form av PAC som har önskvärt låg ESR.
Muratas lilla PAC har beteckningen ECNSB41C336M040L.  Den klarar -40 till 105 °C, har 16 V mätkspänning och 33 µF kapacitans med ±20 procents tolerans.  ESR uppges till 40 milliohm. Kondensatorns dimensioner är 3,5×2,8×1,9 mm.
Murata börjar tillverka kondensatorn i april och ökar sedan produktionstakten inom några månader.

Filed under: SvenskTeknik

« »
