Optokopplare för 2,2 V

Posted on juni 29th, 2020 by Göte Fagerfjäll

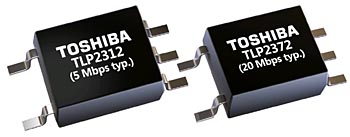

Från Toshiba kommer två snabba optokopplare som kan arbeta med spänningar ner till 2,2 V.

De två komponenterna klarar typiska överföringshastigheter på 5 Mbit/s (TLP2312) och 20 Mbit/s (TLP2372). Bägge är konstruerade för att arbeta med spänningar ner till 2,2 V, något gör dem kompatibla med många av dagens I/O-komponenter utan att kräva separata matningsspänningar. Det gäller till exempel 2,5 V LVCMOS. Optokopplarna klarar ändå spänningar upp till 5,5 V.

Tröskelströmmen på ingången ligger på låga 1,6 mA (max) och matningsströmmen är lägre än 0,5 mA över hela temperaturområdet (-40 °C – +125 °C). Det gör att optokopplarna kan drivas direkt från enkapseldatorer eller liknande. Bägge komponenterna har en isolationsspänning på 3,75 kVrms och är kapslade i 5-pins SO6-kapslar (max 2,3 mm höga).
