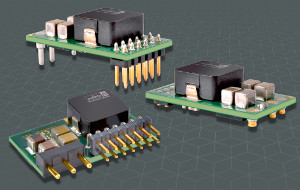

Murata utökar nu sin OKD-serie digitala POL DC/DC-omvandlare med två nya modeller – en för 20 A och en för 25 A – med en typisk verkningsgrad på 97,1 procent.

Murata utökar nu sin OKD-serie icke-isolerade PoL DC/DC-omvandlare. Företagets nya, digitalt styrda OKDx-T/20-W12 och OKDx-T/25-W12 kan leverera 20 A/66 W respektive 25 A/82,5 W. Inspänningen kan variera mellan 4.5 – 14 V och utspänningen kan väljas mellan 0,6- 3,3 V. En typisk verkningsgrad uppges till 97,1 % vid 5 Vin, 3.3 Vout och 50 % belastning.

Modulerna mäter 25,65 x 13,8 x 8,2 mm och kan levereras i tre olika kapslingar – för montering med genomgående hål, singel-in-line och för ytmontering. Omvandlarna konfigureras och övervakas via ett standard PMBus kommunikationsprotokoll.

Produkterna levereras med en firmware standardkonfiguration för ett brett spektrum av tillämpningar i form av inspänning, utspänning och last. Båda seriernas "power management”-design inkluderar funktioner såsom icke-linjärt transientsvar, fasspridning, synkronisering, digital strömdelning, och optimerad ”death time”-kontroll.

Förutom dessa funktioner har 25 A (OKDx-T/25-W12)-serien också en dynamisk loopkompensation där PID-parametrar för reglerslingan beräknas automatiskt och konfigureras beroende på driftförhållanden och utgångsfilter. Den mäter drivlinans egenskaper, beräknar rätt kompensator PID-koefficienter och implementerar dem.

Andra standardfunktioner inkluderar hantering av kortslutning, överström, överspänning, övertemperatur, spänningsskydd på ingången, spänningsmarginal och spårning, ”power good”, fjärravkänning och fjärrstyrning för on/off.

Muratas DC/DC-omvandlare kan användas inom en rad olika områden, såsom datakom/telekomsystem, distribuerade bussarkitekturer (DBA), programmerbar logik, blandade spänningssystem i nätverk och datorer/servrar.

Båda modellerna är kompatibla med AMP-standarden och provkvantiteter finns tillgängliga från lager.
