Linear Technology lanserar nu en dubbel, balanserad blandare med ett mycket brett frekvensomfång från 2 GHz till 14 GHz och integrerad LO frekvensdubblare som levererar en IF-bandbredd från dc till 6 GHz.

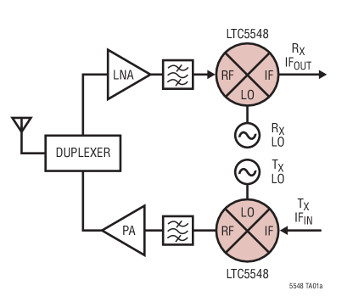

Linear Technology har döpt sin nya IC till LTC5548. Chipet är en dubbel, balanserad blandare som fungerar antingen som en upp- eller nedkonverterare med ett frekvensomfång från 2 GHz till 14 GHz. LTC5548 har en integrerad balun på RF- och LO-portarna som ger en 50 Ω-matchning från 2 GHz till 13,6 GHz och från 1 GHz till 12 GHz på respektive port. Dessutom klarar IF-porten dc till 6 GHz som stöd till bredbandssändare och mottagare för basbandet. Lineariteten anges till 24,4 dBm IIP3 vid 5,8 GHz och 21,4 dBm vid 9 GHz. LTC5548 har även en valbar on-chip LO frekvensdubblare, som enligt Linear gör det möjligt att använda billigare, allmänt tillgängliga lågfrekvenssyntetiserare. Enligt företaget kan LTC5548 användas i mikrovågstillämpningar såsom för bredbands mikrovågsbackhaul, för det framväxande olicensierade 5,8 GHz-bandet och 14 GHz LTE-Advanced trådlösa bredbandstjänster, bredbandssändtagare för satellitkommunikation, radarsystem, sändtagare för X- och Ku-banden, spektrumanalysatorer, RF testutrustning och satellitmodem.

ESD-tåligheten anges till 2000 V (ESD human body model, HBM) på alla ben. Chipet kommer i en 3 x 2 mm QFN-kapsel och drifttemperaturområdet anges till -40 °C till 105 °C. Blandaren får strömförsörjningen från en 3,3 V kraftenhet och drar en nominell matningsström på 120 mA. LTC5548 har även ett aktiveringsstift som kan användas för att stänga ned IC:n i vila och då är strömförbrukningen 100 μA (max). LTC5548 kostar från 9,50 dollar vardera i kvantiteter om 1000 stycken.
