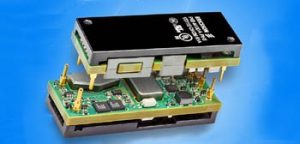

Ericssons nya PKB4413DA ”advanced intermediate bus converter” lämnar 34 A över 12 V med hög verkningsgrad.

PKB4413DA bygger på Ericssons topologi HRR, Hybride Regulated Ratio, ursprungligen utvecklad för Ericssons 1/4 ”brick”-moduler. Denna minimerar förluster vid högeffektomvandling över ett stort inspänningsområde. Verkningsgraden är upp till 96 procent vid 48 V in och 12 V ut. Modulen tål miljöer där omgivande värme är hög och där det råder begränsat luftflöde. En hel del av värmet leds över de fem anslutningarna i telluriumkoppar, ned till underliggande basplatta som är förbunden med kylfläns.
Denna ”åttondels tegelsten” (1/8 brick) följer Open Standards Alliance’s standard för distribuerad kraft och är anpassad för matningsspänningsområdet för telekomkraft: 36 till 75 V. Det gör också att den passar för omvandling av mellanbusspänningar inom informations och kommunikationsteknik.
PKB4413DA har formatet 58,4×22,7×13,2 mm och ger 1500 V_(DC) isolation. Dess beräknade MTBF är 8,5 miljoner timmar och modulen uppfyller säkerhetskraven i IEC/EN/UL60950-1.
Martin Hägerdal, ansvarig för Ericsson Power Modules, säger:
– Mellanbussmodulen 408 PKB4413DA har industriledande verkningsgrad och uteffekt. Den är idealisk för kunder som behöver ett inspänningsområde från 36 till 75 V och hög effekt vid användning inom industrin, telekommunikation och nätverk.
