Oscillatorer måste matas med en brusfri kraftkälla för att inte fasbruset skall höjas. Analog Devices har utvecklat en regulatorkrets med ”low drop out” som ger mycket låg brusnivå hos utgående spänning och dessutom hög dämpning av störningar från in- till utgång.

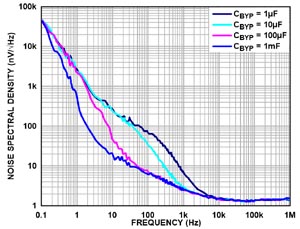

Den nya regulatorkretsen ADM7150/1 ger en utspänning med ett brus av bara 1,4 nV/rtHz mellan 1,5 och 5,0 V. Det är ungefär halva värdet av hittillsvarande regulator, enligt Analog Devices. Spektrum för olika värden av avkopplingskondensator visas ovan.
Den låga brusnivån passar framför allt för spänningsmatning där man söker lägsta möjliga fasbrus, lägsta jitter eller bästa korttidsstabilitet, vilket är tre sätt att beskriva samma fenomen. Problemet finns då man skall kraftförsörja oscillatorer i radio- och mikrovågssystem eller klockoscillatorer i höghastighets kommunikationssystem, t ex i  satellitkommunikationslänkar, militärelektronik och andra bredbandiga kommunikationslänkar.
ADM7150/1 kan drivas mellan 4,5 V och 16 V och ger ut upp till 800 mA utgångsström med utgångsspänningar mellan 1,5 och 5,0 V.
Förutom det ultralåga bruset har ADM7150/1 ett lednings- och lasttransientsvar på 0,01 %/V och 0,4 %/A respektive med en 10-µF keramisk utgångskondensator.
De nya LDOerna har också höga PSRR-värden (Power-Supply Rejection Ratio) på mer än 90 dB från 1 kHz till 100 kHz, och mer än 60 dB vid 1 MHz. Detta filtrerar effektivt bort rippel från kraftmatande DC/DC-omvandlare och sparar samtidigt utrymme genom att minimera storleken på de diskreta filtreringskomponenter som normalt behövs.
