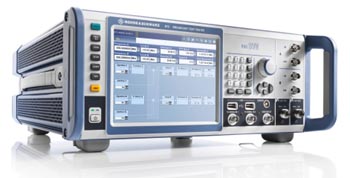

Det nya instrumentet BTC, ”broadcast test center” från Rohde & Schwarz utgör en komplett testmiljö för nästan alla audio-, video- och multimediatillämpningar.

Signalgeneratorn genererar signaler för världens alla TV- och rundradiostandarder och simulerar överföringar. Generatorn kan också internt och i realtid analysera audio/videofunktioner hos testobjektet. Modulatorkonstruktionen är i hög grad skalbar vilket betyder att BTC kan specificeras enligt alla kundkrav.
Instrumentet är tänkt att kunna användas för såväl utvecklingsarbete som för certifiering och kvalitetssäkring för tillverkare av integrerade kretsar och mottagare. Tillverkare av professionell satellitutrustning, nätverksoperatörer, uthyrningsföretag, regulatoriska instanser tillhör också de kategorier som kan dra nytta av instrumentets skalbarhet.
BTC har två signalvägar – båda med 160 MHz modulationsbandbredd. Det innebär att instrumentet kan hantera alla vanliga analoga och digitala standarder för kabel, satellit och markbaserad TV liksom digitala och analoga standarder för ljudsändningar och andra generationens DVB-standarder, sådana som DVB-T2, DVB-C2, DVB-S2 och deras gränssnitt.
Bland de viktigaste uppgifterna då det gäller att utveckla utrustning för rundradio är att testa utrustningen under realistiska och komplexa interferensförhållanden. BTC klarar uppgiften tack vare åtta inbyggda arbiträra (”arbitrary waweform generators”, godtyckligt inställbara vågformsgeneratorer) vågformsgeneratorer per RF-signalväg, förutom de två signalvägarna i realtid.
Vågformsgeneratorerna kan generera komplexa interferensscenarier med maximal dynamik över hela frekvensområdet.
Realistiska miljöer kan genereras med hjälp av olika former av bruskällor (bred- eller smalbandigt additivt vitt Gaussiskt brus, AWGN), impuls- eller fasbrus), fördistorsion, olinjäriteter, filtrering, fädning och MIMO.
