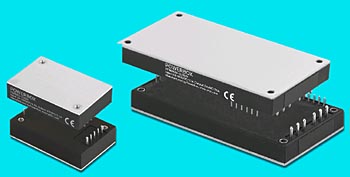

Powerbox, lanserar två nya DC/DC-omvandlare för kretskortmontage, avsedda för applikationer inom industri och järnväg; PQB50U-72S med extra stort inspänningsområde och PFB600W-110S med ultrahög energitäthet.

Med ett unikt inspänningsspann på 12:1 (14 V till 160 V) levererar PQB50U-72S 50 W i quarter-brick-format, en stor fördel vid EN50155-applikationer (en enhet för alla busspänningar). PFB600W-110S är först med 600 W och 4:1 inspänningsspann i full-brick-format. Inspänningsområdet 43 V till 160 V täcker busspänningarna 72 V, 96 V och 110 V. Båda omvandlarna har ett temperaturområde för drift från -40 °C upp till +100 °C på höljet, motsvarande de höga kraven och tuffa miljöerna för t ex entreprenadmaskiner, gruvutrustning och tillhörande styrsystem.

Att konstruera standardiserade och optimerade kretskortsmonterade kraftlösningar för global användning i krävande industri- och järnvägsapplikationer, med den stora floran av olika busspänningar, är en stor utmaning. För järnvägsapplikationer söker man oftast optimerade lösningar för inspänning enligt EN50155; 24 V till 110 V (inklusive kontinuerlig drift vid 14,4 V brown-out och transienter upp till 154 V). Som ett svar på den utmaningen och för att ge maximal flexibilitet har PQB50U-72S konstruerats för att leverera stabil full effekt inom inspänningsområdet 14 V till 160 V.

För såväl dagens krävande industriapplikationer som kommande Industri 4.0 söker man ofta fulla prestanda i miljöer från 24 V till 72 V, samt med existerande 110 V batterisystem där distributionen av back-up spänningen ofta är utsatt för stora störningar. Både dippar till 14 V och toppar på 200 V förekommer. I den tuffa inspänningsmiljön garanterar PQB50U-72S fulla prestanda på utgången. Därmed öppnas vägar för systemkonstruktörer att ha en standardiserad kraftlösning för alla aktuella applikationer globalt, med den förenkling av produktion och lagerhållning som det innebär.

PQB50U-72S är i standard DOSA quarter-brick-format. Modulen finns för fyra utspänningar (5 V/6 A; 12 V/4,2 A; 24 V/2,1 A och 48 V/1,05 A). Enheten klarar 200 V/100 ms överspänning på ingången och är utrustad med både kortslutnings- och överspänningsskydd. Den möter UL60950-1-2ndedition basic insulation och EN50155 (EN61373) stöt och vibration.

Temperaturområdet för drift är -40 °C upp till +100 °C på höljet och verkningsgraden 86%. PQB50U-72S har en basplatta i aluminium som gör det enkelt att montera en kylare, eller montera enheten direkt mot en cold-wall eller ett chassi.

PQB50U-72S har konstruerats med isolationsspänning på 3000 VDC (min) mellan ingång och utgång, 1500 VDC mellan ingång och hölje, samt 1500 VDC mellan utgång och hölje.

Den pågående moderniseringen inom järnväg och industri för med sig ökad förekomst av digital kommunikation, underhållningssystem, lokala datorer och radiokommunikation. Detta leder i sin tur till ökat behov av kretskortsmonterade omvandlare med hög effekt, som kan drivas från ett brett spann av inspänningar som t ex industriell 48 V och EN50155 busspänningar (72 V, 96 V, 110 V).

Den nya Powerbox PFB600W-110S, optimerad för järnvägens 110 V-system, har ett inspänningsområde från 43 V till 160 V och klarar 180 V/100 ms överspänningar. Inspänningsspannet på 4:1 ger systemkonstruktörerna helt nya möjligheter vid utformningen av standardlösningar för den globala marknaden.

PFB600W-110S är i standard full-brick-format och finns för fyra olika utspänningar (12 V/50 A; 24 V/25 A; 28 V/21,4 A och 48 V/12,5A ) med en uteffekt upp till 600 W. Omvandlaren är helt reglerad, arbetar med en fast switchfrekvens på 250 kHz och har ett PI-filter på ingången. PFB600W-110S har strömbegränsning, kontinuerligt kortslutningsskydd, under- och överspänningsblockering, samt termiskt övertemperaturskydd med avstängning och automatisk återställning. Modulen uppfyller UL60950-1 2ndedition (Basic isolation), har ingång/utgång och ingång/hölje isolation på 2500 VDC och utgång/hölje-isolation på 500 VDC.

Vid högre effektbehov eller för redundans kan PFB600W-110S parallellkopplas. En styrkrets för parallelldrift som säkerställer sann lastdelning utan behov av några extra komponenter är integrerad i enheten. Typisk verkningsgrad är 89% och enheten är utformad för värmeavledning via bottenplattan.

PFB600W-110S uppfyller EN50155 (EN61373) stöt och vibration, och miljönorm EN50155 (EN60068-2-1). Både PQB50U-72S och PFB600W-110S uppfyller CE Mark 2004/108/EC-krav.
