Inbyggd induktans i liten DC/DC-omvandlare

Posted on november 21st, 2019 by Gunnar Lilliesköld

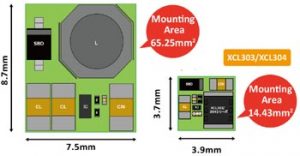

Torex har utvecklat en omvandlarkrets för negativ utspänning. Skissen nedan visar den grad av miniatyrisering som är möjlig.

Kretsarna XCL303 och XCL304 har inbyggd induktans och tillåter en omvandlarfrekvens upp till 2,5 MHz. Kretsstorleken är bara 2,5×2,0×1 mm. Kåpan heter CL-2025-02.

Totalt kan kretskortsytan minskas med 78 procent, jämfört med en generell lösning med laddningspump.

Den nya DC/DC-omvandlaren ger 300 mA vid 3,3 V in och utspänning -3,0 V. Utspänningen kan dock varieras mellan -1,2 till -6 V.

Förutom det lilla formatet är det magnetiska fältet mindre, vilket nedanstående bild visar.
