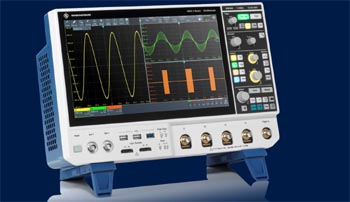

MXO 4-serien från Rohde & Schwarz väntas bli ett stort dragnummer på Electronica, den 15 till 18 november i München.  Detta blandsignaloscilloskop har så snabb visning att det kan helt kan ersätta sin analoga motsvarighet.

Med 4,5 miljoner insamlingspunkter per sekund missar det inte signaldetaljer och sällan förekommande händelser i signalinsamlingen.

Jämför här hur låg uppdateringshastighet kan dölja sporadiska händelser.

MXO 4 kommer i 4-kanalsutförande med 200 MHz, 350 MHz, 500 MHz 1 GHz eller 1,5 GHz bandbredd. Priserna börjar på 7 600 euro vilket ställer instrumentet i en ny klass.

Hemligheten ligger i en ny asic, som väntas ligga till grund även för kommande modeller. Denna arbetar med 200 Gbit/s vilken ger 4,5 miljoner vågformer per sekund. Som standard finns ett insamlingsminne som tar hand om 400 miljoner punkter per sekund och kanal. Det är hundra gånger så mycket som vad närmast konkurrerande produkt presterar!

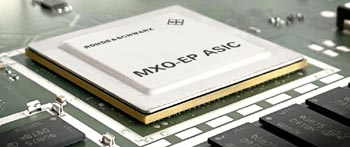

En ny asic från R&S.

En 12 bit A/D-omvandlare arbetar över hela frekvensområdet. Den kan även ge 18 bit vertikal upplösning vid lägre bandbredd.

Digital triggning med mycket hög precision fanns tidigare bara i mycket dyra modeller. Nu använder man digital triggning som standard i MXO 4. Triggerkänsligheten som är 1/10 000 gör att mycket små avvikelser hos en större mätsignal kan följas.

Vid utvecklingsarbeten kan man behöva följa signaler i tids- och frekvensplan.  Fouriertransformen sker med 45 000 FFTer/s (Fast Fourier Transform) medan jämförbara konkurrerande oscilloskop klarar 10 000 FFTer/s.

Mätresultaten presenteras på en 13, 3 tums pekskärm med full HD-upplösning.

Som tillbehör finns en option för ”mixed signal” så att man samtidigt kan studera 16 kanaler. Andra optioner är en 2-kanals 100 MHz arbitreringsgenerator (för godtyckliga vågformer), protokollavkodare och triggeroptioner för ett flertal industribussar.
