Digitalt temperaturstyrd ugn

Posted on mars 7th, 2017 by Gunnar Lilliesköld

Noggrant temperaturreglerade ugnar används bland annat för frekvensbestämmande komponenter (t ex kvartskristaller). Tillämpningarna finns t ex inom marknaderna för flyg, bil, biomedicin, försvar och halvledarsektorn. Oven Industries Inc visar nu en färdig, digital lösning.

03oven

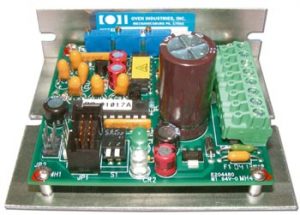

Oven 5R7-570 (A) är en kretskortsbaserad elektronisk temperaturregulator som arbetar med en algoritm för proportionell integralstyrning. Denna styr exakt, med en sömlös övergång mellan värme och kyla, ett termoelektriskt Peltierelement.
En grön lysdiod för värme och blå lysdiod för kylning indikerar läget. Om de lyser samtidigt indikerar det att utgången är avstängd på grund av en öppen sensor.

Med pulsbreddsmodulering styrs effektnivån i den termoelektriska modulen med en basfrekvens på 1 KHz. Utgångens ström styrs med en upplösning av ± 250 steg.
Temperaturregulatorkortet mäter bara 1,75×3,5×3 tum. Det spänningsmatas med 6 till 28 VDC.
Ut levererar kortet 0 till 36 VDC och utgången kan belastas med 0,1 till 12,5 A, maximalt  450 W. Temperaturstabiliteten är ± 0,1 °C inom temperaturområde av -20 till 150 °C.

Kretskortet är RoHS-kompatibelt.

Filed under: SvenskTeknik

« »
