COM-HPC-manual för nedladdning

Posted on januari 28th, 2022 by Göte Fagerfjäll

Nu är designmanualen för bärarkort till COM-HPC tillgänglig för gratis nedladdning. Det 160-sidiga dokumentet innehåller det mesta för den som vill börja konstruera med COM-HPC-moduler. COM-HPC-standarden har potential att bli den viktigaste standarden för framtida datormoduler.

COM-HPC Carrier Board Design Guide finns att ladda ner från PICMG-konsortiets hemsida. PICMG är också ansvariga för den nya och mycket omfattande standarden för datormoduler som omfattar hela spektrum från mycket små lågenergimoduler upp till mycket kraftfulla datormoduler för avancerade AI-tillämpningar.

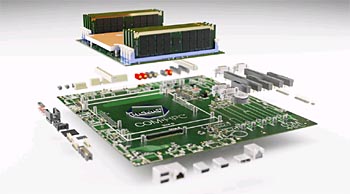

Standarden utgår som många andra moderna kortstandarder från kundspecifika bärarkort där standardiserade datorkort kan pluggas in. Men det som skiljer COM-HPC från de flesta andra standarder är att den stora bredden av korttyper. De mest avancerade modulerna har extremt höga I/O-prestanda och klarar kort i serverklass. COM-HPC-standarden är också ytterst välspecificerad för att göra det lätt att skifta mellan tillverkare och generationer.

De höga prestandanivåerna ställer också krav på konstruktörerna av bärarkort. För att spara anslutningar är till exempel sidbandssignalerna för 10G / 25G / 40G / 100G Ethernet KR-gränsnitten serialiserade och måste avkodas på bärarkortet. Allt det här är beskrivet i detalj i konstruktionsmanualen. Där finns också all information och övriga gränssnitt som Serial ATA, PCI Express up till Gen 5, USB4, Boot SPI, eSPI, eDP, MIPI-CSI, SoundWire, asynkrona seriegränssnitt, I2C/I3C, GPIO och System Management Bus (SMBus). Och förstås all info om termiskt skydd och moduldetektering.

Manualen innehåller också konstruktionsregler för PCB-layout för att göra det lätt att klara signaleringen till COM-HPC-korten. En sektion visar också hur allt skall se ut mekaniskt, med värmeavledning, anslutningar och mekaniska förstärkningar.

– Det här dokumentet kommer att snabba upp användningen av COM-HPC-standarden, säger Christian Eder, ordförande för COM-HPC-kommitten. De specifikationer som redan finns på plats är naturligtvis viktiga för konstruktörerna men den här manualen kan hjälpa till ytterligare att undvika problem. Det gäller framför allt höghastighetskommunikationen, till exempel PCIe Gen 5 och USB4.
