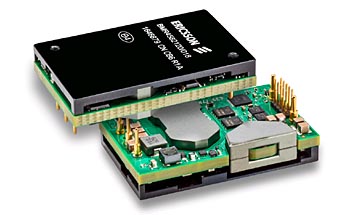

Busskonverteraren BMR458 från Ericsson Power Modules har uppgraderats att integrera burst-mode-operation, vilket gör att modulen nu kan hantera 1 079 W toppeffekt under en kort tid, upp till maximalt en sekund.

Alltmer högpresterande mikrostyrkretsar och ASIC-kretsar kommer att kortvarigt kräva mycket höga strömmar som typiskt ligger långt över normal systemoperation. Viktigt är att denna burst-mode- eller toppeffektskapacitet eliminerar behovet av att lägga till en andra, parallellkopplad konverterarmodul.
BMR458 är avsedd för ICT-applikationer (Information and Communication Technology), t ex datakom- server- och lagringssystem. Modulen är lämplig för de högeffektsapplikationer drivna av mångcellsbatterier eller likriktare som ofta används inom ICT-industrin och som använder IBC- och DBV-arkitekturer (Intermediate Bus Conversion resp. Dynamic Bus Voltage).
– Uppgraderingen av BMR458 möter behoven hos ledande kunder att klara de toppströmmar som brukar krävas av de senaste systemprocessorerna, ASIC-kretsarna och andra system-on-chip-kretsar, säger Martin Hägerdal, chef för Ericsson Power Modules.
Bland övriga egenskaper hos BMR458 kan nämnas den högsta tillgängliga effektkapaciteten (650 W) inom industrin för en digitalt opererad, avancerad quarter-brick busskonverterare styrd över PMBus, vilket reducerar antalet erforderliga moduler i applikationer med mycket höga effektkrav, samt en mycket noggrann strömdelning. Dessutom är detta den enda avancerade busskonverterare som finns tillgänglig idag som erbjuder aktiv eller droop-strömdelning. Bland andra viktiga egenskaper finns dynamisk lastkompensering, Snapshot Parameter Capture och ett gränssnitt mot PMBus v1.3.
Modulen har en verkningsgrad på upp till 96,6 % vid halv belastning och 96,3 % vid full belastning, en maximal utström på 54,2 A, en snävt reglerad utspänning på 12 V (±2 mV, typiskt) över inspänningsområdet 40 till 60 V, övervakning av utströmmen ±1 A för att möjliggöra ytterst exakt systemövervakning samt en snabb transientåterhämtningstid på bara 1 ms. MTBF specificeras till 8,2 miljoner timmar och den funktionella I/O-isolationen till 2 250 VDC, vilket uppfyller kraven i den senaste säkerhetsstandarden IEC/EN/UL60905.
BMR458 levereras i industristandardformatet quarter-brick med dimensionerna 57,9 x 36,8 x 12,7 mm (2,28 x 1,45 x 0,5 tum) och krävande termiska miljöer. Tack vare högre total tillförlitlighet kan den leverera högre användbar effekt i applikationer som har hög omgivningstemperatur och/eller begränsat luftflöde. Modulen finns också tillgänglig med en basplatta (tillval) som gör det möjligt att ansluta en kylfläns eller kylplatta för de mest extrema miljöerna.
