AC/DC-nätaggregat med brett inspänningsområde

Posted on september 14th, 2021 by Göte Fagerfjäll

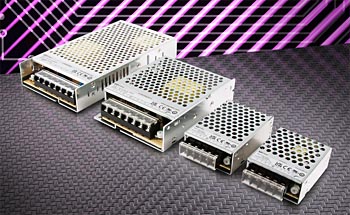

Från XP Power kommer LCW-serien av reglerade AC/DC- nätaggregat för inbyggd industriell elektronik. De nio nya serierna (LCW15, LCW25, LCW35, LCW50, LCW75, LCW100, LCW150, LCW200 och LCW320) har effektnivåer från 15 W till 320 W.

Alla modeller uppfyller EN 55032 klass B för ledningsbundna och utstrålade störningar vilket möjliggör en enkel och billig integration. Serien har även ett integrerat petskydd för skruvplinten för att öka säkerheten efter installation.

Ingångsspänningsområdet för LCW-serien är 85 till 305 VAC vilket uppfyller globala lagkrav och passar nominella inspänningar från 100 VAC till 277 VAC. Modellerna på 150 W, 200 W och 320 W har en aktiv PFC. LCW-serien är framtagen för applikationer som tele, data och larminstallationer, belysningskontroller, produkter för smarta hem eller kontorsmiljö, men även för biljett- och varuautomater.

Beroende av uteffekt är LCW-serien tillgänglig med utspänningar från 3,3 V till 48 V. Alla modeller går dock enkelt att justera ±10% för att tillgodose andra utspänningar.

Temperaturområdet för LCW-serien är från -30 °C till +70 °C. Full effekt är möjlig upp till +50°C, därefter minskar uttagbar effekt linjärt till 60% vid +70 °C. LCW-serien är konvektionskyld upp till 200 W. LCW320-serien har en integrerad temperaturstyrd fläkt vilket reducerar störande ljud.

Enheternas låga profil och kompakta montageyta underlättar integrationen i slutapplikationen. LCW-serien drar mindre än 0,3 W vid standby-läge och utgången är skyddad mot kortslutning, för hög belastning samt överspänningar (OVP). LCW320-serien har dessutom en ”ON”-LED. Tillval är skyddslackade kretskort för smutsiga miljöer.

Isolationsbarriärerna mellan primär- till sekundärsidan är 4000 VAC, primärsida till jord är 2000 VAC och sekundärsida till jord är 500 VAC. Alla modeller är säkerhetscertifierade enligt UL/EN 62368-1. Modellerna i LCW35/50/75/100/150-serien är också certifierade enligt EN 60335 för elektriska hushållsapparater och andra tillämpningar som kräver hemelektronikgodkännande. Enheterna klarar en altitud upp till 5 000 m över havet, vilket ökar dess globala användning.

LCW-serien är tillgänglig från Digi-Key, Distrelec, Farnell, Mouser, RS Components och godkända regionala distributörer eller direkt från XP Power.

LCW-serien har 3 års garanti.
