80W DC/DC-omvandlare för industrin

Posted on september 14th, 2021 by Göte Fagerfjäll

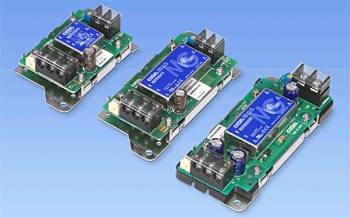

Cosel Co, Ltd utökar sin STMGF-plattform med en 80W DC/DC omvandlare. STMGFS80, som lanseras i två versioner, täcker samtliga industriella spänningar från 9 V till 76 V.

Med MGFS80-omvandlaren monterad på ett bärarkort passar STMGFS80 på samma yta som sin föregångare, som bara levererade 30 W. STMGFS80 levereras komplett med anslutningsplintar, utspänningspotentiometer, ingångsfilter och extra kondensatorer. Serien uppfyller säkerhetsnormerna UL62368-1 and C-UL EN62368-1.

STMGFS80 serien finns i två modeller. STMGFS8024 med inspänningsområdet 9 VDC till 36 VDC passar för både 12 och 24 V system. STMGFS8048 med inspänningsområdet 18 VDC till 76 VDC passar för industriella 24 och 48 V system. Fyra utspänningar finns; 3,3 V/18 A ; 5 V/16 A ; 12 V/6,7 A och 15 V/5,4 A. Utspänningen kan justeras med en potentiometer på moderkortet.

Samtliga versioner har en kontakt för fjärr-ON/OFF. Negativ logik är standard för ON/OFF-funktionen, men positiv logik kan levereras på begäran (option R). Typisk verkningsgrad är 92%.

Enheterna klarar drift i omgivningstemperaturer från -20 till +70 °C. Beroende på uppbyggnad och ventilation i applikationen kan derating gälla i enlighet med vad som specificeras i den tekniska dokumentationen.

STMGFS80 serien är utrustad med skydd för överspänning och överström. Om överströmmen överstiger 105% av nominellt värde går enheterna över i hiccup mode, och återgår automatiskt till normal drift då överströmmen upphör.

För säkerhet och galvanisk isolation har STMGFS80-serien 1500 VDC isolation från ingång och RC (fjärr-on/off) mot utgången, 1000 VDC från ingång och RC mot FG (floating ground), och 1000 VDC från utgången mot FG.

STMGFS80 kan monteras direkt på applikationens chassi genom två monteringshål i basplattan. Den kan med option N2 också monteras i en DIN-skena. Ytterligare optioner som plasthölje (N1) och kombinerat DIN fäste och plasthölje (N3) blir tillgängliga i början av Q2 2022.

I open frame-utförande har STMGFS80-serien måtten 52 x 29 x 117 mm (2,05 x 1,14 x 4,61”) och väger max 170 g. Enheterna har 5 års garanti och uppfyller de europeiska RoHS, REACH och lågspänningsdirektiven.
