Vid UCSD har man satt rekord i datahastighet på en 60 GHz dubbelriktad länk och rapporterar om 2 Gbit/s över 300 m eller 4 Gbit/s över 100 m sträcka.

Vid försöken vid University of California San Diego, UCSD, använde man en 32 elements fasstyd antennmatris. Vid 2 Gbit/s medgavs kommunikation i alla lobriktningar inom ±45 grader. Datahastigheter upp till 4 Gbit/s över 100 m och 500 Mbit/s över 800 m fungerade i de flesta antennriktningar.  Inledande tester av en mobiloperatör visar att systemet kan leverera datainnehåll till åtta hem samtidigt inom 800 m.

Hela fasmatrisen drar 3 – 4 W DC i antingen sändnings- eller mottagningsmod. det som möjliggjort så låg förbrukning är den SoC som utvecklats vid UCSD. Kretsen är byggd i Towers tredje generations kisel-germanium BiCMOS med gömd kollektor (SiGe BiCMOS SBC18H3), med 240 GHz gränsfrekvens.

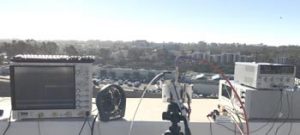

För att snabbt bygga upp systemet användes hårdvara från Keysight, liksom utjämnare av förbindelselänken och ”vassaste” instrument för att mäta 2 GHz modulationsbandbredd. Instrumentering var byggd kring den arbiträra vågformsgeneratorn M8195A, vektor-signalgeneratorn E8267D PSG och det högupplösande oscilloskopet DSOS804A.

För att definiera och generera vågformen 802.11ad användes Keysights Signal Studio. Keysights mjukvara Wideband Waveform Center, 81199A, hjälpte teamet att länka samman sändare och mottagare, lägga på fördistorsion och för bättre EVM-prestanda (Error Vector Magnitude). Man använde även Keysights VSA-programvara 89600 för att demodulera och analysera de avancerade signalerna.
