Från Powerbox kommer tre nya serier 15 W, 20 W och 30 W kortmonterade DC/DC-omvandlare med tillsammans 105 varianter för krävande medicinska applikationer.

PMM15-, PMM20- och PMM30-serierna är certifierade enligt den medicinska säkerhetsnormen IEC/EN/ANSI/AAMI ES 60601-1, 3:e utgåvan, och dimensionerade för den högsta patientskyddsnivån – 2xMOPP. Med fritt utrymme och krypavstånd på 8 mm, en typisk läckström på 2 µA och en isolationsspänning på 5.000 VAC, garanteras säkerheten i medicinska applikationer för både patienter och operatörer. För optimal flexibilitet och effektivitet erbjuds samtliga modeller i varianter med brett (2:1) eller ultrabrett (4:1) inspänningsområde som spänner från 9 V till 75 V, samt med sju olika utspänningar från 5 V till +/-15 V. Omvandlarna levereras med fem års garanti.
I många länder, som t ex Kina och länder i Sydamerika, finns sjukvård på mycket hög höjd i bergiga regioner. Vårdcentraler och sjukhus på höjder överstigande 3.000 m är inte ovanligt. Medicinsk utrustning måste därför utformas för högsta säkerhet på höjder upp till 5 000 m. Powerbox PMM15, PMM20 och PMM30 är framtagna för att uppfylla det. De uppfyller även den kinesiska säkerhetsnormen GB 4943.1-2011, med krav för drift på hög höjd.
PMM15, PMM20 och PMM30 varianter för brett inspänningsområde (2:1) finns med tre olika inspänningsområden; 9-18 V, 18-36 V och 36-75 V. Varianterna för ultrabrett inspänningsområde (4:1) finns för 9-36 V och 18-75 V. Samtliga varianter är fullt reglerade och finns för utspänningarna 5 V, 12 V, 15 V, 24 V, +/-5 V, +/-12 V och +/-15 V.
Omvandlarna kräver ingen minimilast. Reglernoggrannheten från noll last till full last är +/-0.2% vid enkel utgång, och +/-0.5% vid dubbla utgångar.
Med sin optimerade topologi har PMM15, PMM20 och PMM30 en verkningsgrad på upp till 90%. De är utformade för drift i omgivningstemperaturer från -40 till +105 °C, där applikationer med egenkonvektion kan ge viss derating. Ett internt övertemperaturskydd är inställt på +115 °C på höljet.
PMM15, PMM20 och PMM30 har flera skyddsfunktioner, som t ex överspänning, underspänning, överbelastning och kortslutning, samt shut-down vid övertemperatur.

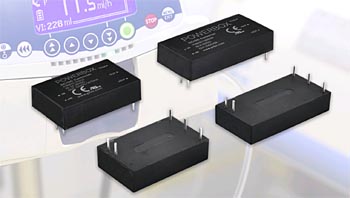

PMM15 och PMM20 är ingjutna i en silikonmassa enligt UL94-V0 och har ett icke ledande svart plasthölje. Måtten är 40,6 x 25,4 x 10,2 mm (1,6 x 1 x 0,4”) och vikten 24 g. PMM30 har måtten 50,8 x 25,4 x 10,2 mm (2,0 x 1,0 x 0,4”) och väger 32 g.
Utan behov av några externa komponenter uppfyller PMM15, PMM20 och PMM30 EMI-nivåerna specificerade i EN55011, EN55032 och FCC Part 18, Class A.
Beräknat enligt MIL-HDBK-217F, vid full last och +25 °C, har PMM15 och PMM20 ett MTBF på två miljoner timmar, medan PMM30 har 1,1 miljon timmar.
Som option kan ett extra stift (P) för positiv logik och (N) för negativ logik fjärrstyra ON/OFF. Alla varianter med enkel utgång kan justeras upp och ner genom att lägga till en resistansbrygga ansluten till ett trim stift.
PMM15, PMM20 och PMM30 lämpar sig för ett brett spektrum av applikationer som t ex utrustning för hemsjukvård, ultraljud, andningshjälp, infusionspumpar, tandläkarstolar och övervakningssystem. För industriella applikationer innebär den förstärkta isolationen på 5.000 VAC att PMM-omvandlarna kan användas för att till låg kostnad lägga till en IGBT-matningskanal till ett kraftaggregat, på ett sätt som uppfyller säkerhetsnormerna för sådana applikationer.
Samtliga produkter är CE märkta och överensstämmer med de europeiska RoHS och REACH direktiven.
